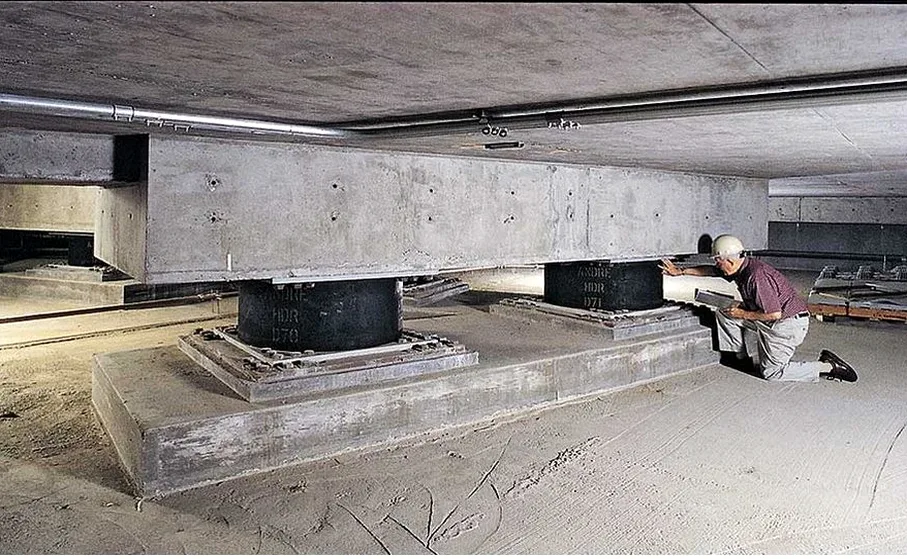

Los aisladores elastoméricos con núcleo de plomo que instalamos en Arica no son componentes estándar. Cada unidad se dimensiona tras un análisis específico del espectro de respuesta en la ciudad. Trabajamos con dispositivos de hasta 900 mm de diámetro, capaces de desplazamientos laterales superiores a 40 cm durante un evento severo. La proximidad de Arica al límite de placas Nazca-Sudamericana, a solo 80 km de la fosa oceánica, exige un diseño que considere pulsos sísmicos de alta energía y aceleraciones que la NCh433 clasifica en zona sísmica 3. Antes de definir el sistema, complementamos la campaña geotécnica con ensayos MASW para obtener el perfil VS30 real del terreno, dato crítico para calibrar la respuesta del sitio.
Un sistema de aislación sísmica bien diseñado en Arica puede reducir las fuerzas laterales en la superestructura hasta un 80%, manteniendo la operatividad incluso tras un sismo severo.
Enfoque y alcance del trabajo
Contexto geotécnico local
En Arica, muchas veces vemos que se subestima el efecto de la componente vertical del sismo en estructuras con periodos largos. La cercanía al plano de subducción —menos de 100 km— genera aceleraciones verticales que pueden superar el 70% de la componente horizontal, algo que no es tan común en Santiago o Concepción. Un aislador mal verificado para cargas verticales cíclicas puede sufrir cavitación en la goma o pandeo del núcleo de plomo. El otro punto crítico es la interfaz entre el sistema de aislación y la subestructura: el cabezal de hormigón bajo los aisladores debe resistir momentos volcantes importantes sin fisuración excesiva, y en suelos salinos como los de Arica, la durabilidad del hormigón requiere cementos resistentes a sulfatos y recubrimientos generosos de armadura.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más ágil de obtener asesoría técnica especializada.
Para consultas de carácter técnico, puede dirigirse al correo electrónico: contacto@mecanicadesuelos.co
Marco normativo
NCh2745.Of2013 - Análisis y diseño de edificios con aislación sísmica, NCh433.Of1996 Mod.2012 - Diseño sísmico de edificios, ASCE/SEI 7-22 - Minimum Design Loads and Associated Criteria..., NCh1508.Of2014 - Estudio de mecánica de suelos, ISO 22762-1:2018 - Elastomeric seismic-protection isolators.
Servicios complementarios
Análisis de sitio y espectro de amenaza uniforme
Desarrollamos espectros de respuesta específicos para la ubicación de su proyecto en Arica, incorporando datos de microzonificación, perfiles VS30 y registros de acelerogramas representativos de sismos de subducción.
Selección y modelación de aisladores
Definimos las propiedades bilineales del sistema (rigidez elástica, post-fluencia, fuerza característica) mediante modelos no lineales calibrados según ensayos de prototipo.
Análisis tiempo-historia no lineal
Sometemos el modelo estructural completo a registros sísmicos compatibles con la amenaza en Arica, verificando desplazamientos, aceleraciones de piso y fuerzas en elementos de conexión.
Diseño de interfaz y detalles constructivos
Resolvemos los cabezales de hormigón armado, las conexiones de servicios flexibles y el foso sísmico perimetral para permitir el desplazamiento libre del sistema durante el evento de diseño.
Parámetros típicos
Consultas frecuentes
¿Cuánto cuesta diseñar un sistema de aislación sísmica para un edificio en Arica?
El costo de diseño de aislación sísmica de base para un proyecto en Arica varía según la altura del edificio y la complejidad del suelo. 583.000, incluyendo la modelación no lineal completa y los planos de detalle de la interfaz de aislación.
¿Qué tipo de aisladores sísmicos funcionan mejor en la zona de subducción de Arica?
Para las características sísmicas de Arica —eventos de subducción con gran contenido de frecuencias y pulsos de largo periodo— recomendamos aisladores elastoméricos con núcleo de plomo (LRB). Su comportamiento histerético estable y la capacidad de disipar energía mediante fluencia del plomo los hace particularmente adecuados para desplazamientos de diseño entre 30 y 50 cm, típicos en esta zona sísmica 3.
¿En qué tipo de suelo de Arica es viable la aislación sísmica?
La aislación sísmica es viable en la mayoría de los suelos de Arica, desde los depósitos aluviales del valle de Azapa hasta los suelos más competentes del sector costero. La condición crítica es que el periodo fundamental del sitio no supere 1 segundo para evitar amplificación resonante con el sistema aislado. Realizamos siempre un estudio de respuesta de sitio para confirmar esta compatibilidad antes de proceder con el diseño.
¿Qué pasa con los servicios (agua, gas, electricidad) en un edificio aislado durante un sismo?
Los servicios deben cruzar el plano de aislación con conexiones flexibles dimensionadas para absorber el desplazamiento sísmico total, que en Arica puede alcanzar 50 cm. Diseñamos loops de tuberías, juntas de expansión y bandejas porta-cables con holgura suficiente, siguiendo las recomendaciones de la NCh2745 y los estándares del FEMA P-58 para garantizar continuidad operacional post-sismo.
